Предприятие "КВАЗАР-Микро. Компоненты и системы". <Центральный контроллер (диспетчер) Д-256М

г. Киев, ул. Северо-Сырецкая 1-3	www.km-cs.com
т. +380(93)377-83-72

Контроллер - диспетчер
Д-256М_КМКС

Розничная цена 8568 грн. с НДС

Паспорт и руководство по эксплуатации

1. ОБЩИЕ УКАЗАНИЯ

1.1. Область применения

Контроллер - диспетчер Д- 256М_КМКС (далее по тексту – контроллер) предназначен для использования в сетевых системах учета рабочего времени, контроля доступа, видеонаблюдения и охранной сигнализации.
Контроллер обеспечивает:

Обмен данными между устройствами, входящими в состав системы.
Накопление и хранение протокола событий (журнала).
Управление устройствами, входящими в состав системы.
Контроль работоспособности всех устройств системы.
Передачу данных в компьютер.
Прием команд управления от компьютера.

1.2. Условия эксплуатации

Контроллер предназначен для эксплуатации в помещениях при температуре от +1°С до +40°С
и относительной влажности воздуха не более 80% при t = 25°C.
Вид климатического исполнения УХЛ, категория размещения изделия 4.2 по ГОСТ 15150-69.

1.3. Условия транспортировки и хранения

Контроллер можно перевозить в упаковке любым видом транспорта.
Хранение контроллера в упаковке допускается в сухих помещениях при температурах
от –50°С до +40°С.

1.4. Условия монтажа и технического обслуживания

Монтаж и техническое обслуживание контроллера должны проводиться лицами, имеющими соответствующий опыт работы, либо прошедшими обучение и уполномоченные изготовителем.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Основные технические характеристики

Таблица 1

Параметр	Значение
Напряжение питания (постоянный ток), не менее, В	9
Напряжение питания (постоянный ток), не более, В	15
Ток потребления, не более, А	0,1
Нагрузочная способность (количество устройств, подключаемых непосредственно, без дополнительных усилителей-повторителей), не более, шт	64
Тип интерфейса	RS485
Скорость обмена данными, бод	19200
Время хранения данных конфигурации контроллера, не менее, лет	10
Время хранения журнала событий, не менее, лет	1
Габариты, мм	150х80х18

2.2. Конфигурация контроллера

Таблица 2

Характеристики	Максимальное значение
Количество устройств в системе, шт	64
Количество карточек, шт	6500
Количество групп доступа	250
Количество зон допуска	250
Количество недельных графиков	125
Количество месячных графиков	125
Количество временных интервалов на вход	250
Количество временных интервалов на выход	250
Количество индивидуальных исключений для карточек	250
Количество исключений для недельных графиков	250
Количество исключений для месячных графиков	250
Количество событий в журнале	7000

2.3. Надежность

Контроллер разработан для условий непрерывной эксплуатации.
Срок службы изделия – не менее 8 лет.

3. КОМПЛЕКТ ПОСТАВКИ

Плата контроллера Д- 256М_КМКС
Паспорт и руководство по эксплуатации

4. СОСТАВ И УСТРОЙСТВО

4.1. Состав изделия

В состав контроллера входят:

Подчиненный (“SLAVE”) порт RS485 для обмена информацией с компьютером.
Два управляющих (“MASTER”) порта RS485 для обмена информацией с устройствами.
Центральный процессор.
Вспомогательный процессор.
Память для хранения протокола событий.
Память для хранения данных конфигурации контроллера.
Сторожевой таймер для центрального процессора.
Контроллер резервного источника питания для памяти протокола событий.
Сторожевой таймер для вспомогательного процессора.
Часы, календарь.
Стабилизатор напряжения.

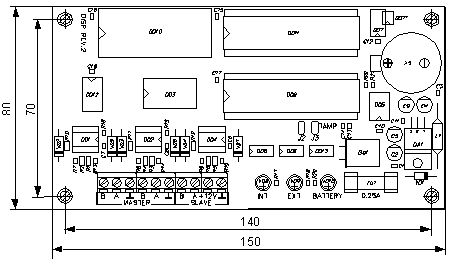

Рис.1. Плата контроллера Д-256М_КМКС

4.2. Устройство

Контроллер конструктивно выполнен в виде печатной платы. На плате расположены следующие элементы подключения и индикации:

Разъем «MASTER» для подключения информационных линий от группы обслуживаемых устройств по каналу RS485 (линии “А” и “В” имеют соответствующее обозначение на плате контроллера).
Разъем «SLAVE» для подключения питающего напряжения и информационных линий от устройства управления по каналу RS485 (линии “А” и “В” имеют соответствующее обозначение на плате контроллера).
Разъем установки батарейки CR2032 для резервного питания памяти журнала событий.
Светодиод «INT» - индикатор процесса передачи информации через «MASTER» порт.
Светодиод «EXT» - индикатор процесса передачи информации через «SLAVE» порт
Светодиод «BATTERY» - индикатор разряда элемента резервного питания.

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

В конструкции контроллера не используются легко воспламеняющиеся, горючие и токсичные материалы.
Рабочие напряжения на токоведущих элементах контроллера не превышают 15В.

6.1. Монтаж и установка

Плата контроллера должна быть установлена в металлическом или пластмассовом боксе с отверстиями для подвода коммуникаций. Плата контроллера крепится на монтажные стойки четырьмя винтами через установочные отверстия. К закреплённой плате контроллера подводятся и подключаются посредством клемм под винт провода питания и системного интерфейса.
Подключение контроллера произвести в следующей последовательности:

Подключить при необходимости к разъему «TAMP» охранный контакт бокса (предварительно убрать установленную перемычку).
Проверить наличие, исправность и соответствие предохранителя (0,25А).
Проверить наличие элемента резервного питания (батарейка CR2032).
Подсоединить к клеммам «+12V» и «GND» разъёма «SLAVE» провода от источника питания.
Подсоединить к клеммам разъёмов «MASTER» и «SLAVE» соответствующие провода предварительно проложенных кабелей интерфейса RS485. Провода “A” и “B” должны составлять витую пару.

Контроллер не имеет выключателя питания, все электрические соединения выполнять при выключенном источнике питания!

Включить источник питания. Произвести загрузку контроллера с компьютера. Прохождение информации через контроллер сопровождается индикацией соответствующих светодиодов («INT», «EXT»).

Обратите внимание на состояние светодиода «BATTERY». Если он светится, замените элемент резервного питания (СR2032).

Закрыть бокс.

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ И УСЛОВИЯ ГАРАНТИЙНОГО ОБСЛУЖИВАНИЯ

Гарантийный срок эксплуатации изделия 3 года со дня продажи.
