14.09.2023 Измерение тока с помощью самых чувствительных магнитометров в мире
Фирма NVE демонстрирует обнаружение тока субмиллиамперного диапазона с помощью сверхчувствительных GMR и TMR магнитометров . Магнитометры имеют достаточное разрешение для безкатушечного прерывателя цепи замыкания на землю (GFCI):
Лучше, чем катушки
В отличие от индуктивных решений на основе катушек, датчики NVE сверхминиатюрны и по своей сути корректны по постоянному току, что позволяет создавать более высокопроизводительные решения для самых требовательных токов.
Самые чувствительные магнитометры в мире
Благодаря чувствительности до 500 мВ/В/мТл, магнитометры NVE столь же чувствительны, как катушки, и могут точно измерять поля величиной менее микротеслы.
Простой интерфейс
Простая конфигурация моста Уитстона легко взаимодействует с обычной электроникой:
Демонстрационное видео

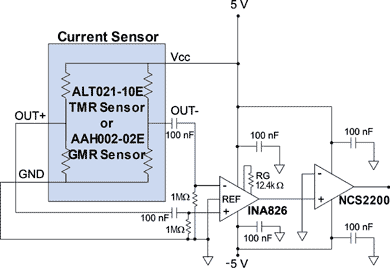

Схема GFCI без катушек
NVE предлагает несколько высокочувствительных аналоговых магнитометров для таких приложений, как слаботочное обнаружение, обнаружение поля Земли, определение положения и скорости, а также неразрушающий анализ:
| Модель (нажмите, чтобы получить информацию) |
Технология _ |
Чувствительность (мВ/В/мТл) |
Линейный диапазон (мТл) |
Корпус |
| АЛТ025-10Е | TMR | 20 | от 0 до 10 | 2,5 х 2,5 мм DFN6 |
| АЛТ023-10Е | 200 | от 0 до 1 | ||
| [НОВИНКА!] ALT021-10E |
500 | от 0 до 0,25 | ||
| ААХ004-00 | GMR |
40 |
от 0,15 до 0,75 |
MSOP8 |
|
150 |
от 0,06 до 0,3 |
SOIC8 |
| Download the TMR Magnetometer Datasheet » | |
| Download the GMR Magnetometer Datasheet » |
Демонстрация шахматной доски с магнитными переключателями
Новая демонстрация
Датчики AD024-10E GMR Switch™ от NVE лежат в основе новой демонстрации шахматной доски:
Универсальность
В отличие от большинства датчиков, выходы этих датчиков можно соединить по схеме «ИЛИ», что позволяет мультиплексировать 64 датчика с 16 входами/выходами. Датчики монтируются на коммутационных платах и подключаются к Arduino. Arduino сканирует 64 датчика, отображает движения на ЖК-дисплее и сообщает о них с помощью голосового синтеза.
Чувствительность
Датчики GMR достаточно чувствительны, чтобы активироваться с помощью основных ферритовых магнитов в наборе магнитных шахмат и приспосабливаться к широкому диапазону силы магнита.
Высокая скорость
Высокая скорость датчиков позволяет использовать мультиплексирование, демонстрируемое на шахматной доске, или циклическое переключение режимов для снижения энергопотребления.
Всеполярность
Переключатели GMR активируются положительными или отрицательными полями, что важно, поскольку ориентация магнита случайна.
Семейство магнитных переключателей
NVE предлагает семь серий датчиков с магнитными переключателями, которые кратко описаны ниже:
|
Серия (нажмите, чтобы получить информацию) |
Напряжение питания |
Минимальная рабочая точка |
Функции |
Пакеты |
|
4,5 – 30 В |
1 мТл |
Общего назначения |
2,5 х2,5 мм DFN6 или MSOP8 |
|
|
0,9 – 5,5 В(4 партии) |
0,4 мТл |
Сверхчувствительный |
||
|
2,4 – 4,2 В |
2 мТл |
Сверхнизкое энергопотребление;Ультраминиатюрный |
1,1 х1,1 мм DFN4 |
|
|
0,9 – 2,4 В |
1 мТл |
|||
|
2,4 – 4,2 В |
1,5 мТл |
Наноэнергетика без рабочего цикла |
||
|
0,9–1,8 В |
1,5 мТл |
|||
|
0,9–1,8 В |
350 мТн |
Всенаправленный |
AD-Series Sensor datasheet »
Информация о секционной доске »
Репозиторий GitHub для кода Arduino »
