02.08.2024 Оценочные платы датчиков тока TMR
Три новые платы
Недавно NVE выпустила три новые оценочные платы для датчиков тока TMR, которые позволяют легко оценить широкий спектр бесконтактных датчиков тока:
 1 ампер |
 7 ампер |
 50 ампер |
Лучше, чем шунты
Конфигурация с превышением тока обеспечивает внутреннюю изоляцию и более эффективна, чем шунт.
Простые подключения
Оценочные платы оснащены датчиком и винтовыми клеммами для подключения токов, стандартным разъемом диаметром 0,1 дюйма для подключения датчиков и разъемом с шагом 1 мм на краю карты.
Краткая документация
Платы поставляются с таблицами размеров визитных карточек с распиновкой и характеристиками. QR-коды содержат ссылки на таблицы данных.
Революционный датчик
Платы основаны на работе революционного магнитометра ALT023-10E TMR, который идеально подходит для бесконтактного измерения тока:
| • | Сверхчувствительный ALT023 на порядок более чувствителен, чем GMR, с замечательной чувствительностью 200 мВ/В/мТл, что соответствует одному-двум вольтам при полном токе и при питании 3,3 или 5 вольт. Датчики могут напрямую взаимодействовать с аналоговыми интерфейсами или аналоговыми входами микропроцессора. Линейный диапазон ±1 MT идеально подходит для бесконтактного измерения тока. |
| • | Высокая линейность При типичной линейности 0,2% ALT023 обеспечивает точный выходной сигнал. |
| • | Сверхминиатюрный/малое количество контактов ALT023 представляет собой мостовой датчик TMR, который использует всего четыре контакта для питания и дифференциального выхода. Датчик поставляется в ультраминиатюрном корпусе DFN размером 2,5 x 2,5 мм. |
Скачать техническое описание ALT023-10 »
Платы на складе
Все три платы имеются на складе и готовы к немедленной доставке:
| Оценочная плата (нажмите, чтобы получить дополнительную информацию) |
Конфигурация | Диапазон | Изоляция |
| ALT023-10E-EVB02 | 5 следов на внутреннем слое 1 | 0 – 1 A | >2500 В |
| ALT023-10E-EVB03 | Трассировка на внутреннем слое 1 | 0 – 7 A | >2500 В |
| ALT023-10E-EVB04 | След на нижней части платы | 0 – 50 A | >10 кВ |

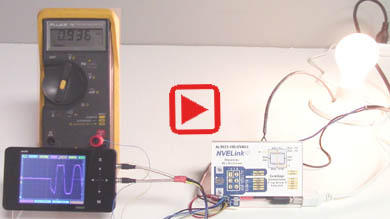

Демонстрационное видео
Это видео «проливает некоторый свет» на бесконтактное измерение тока TMR, демонстрируя все три платы:
